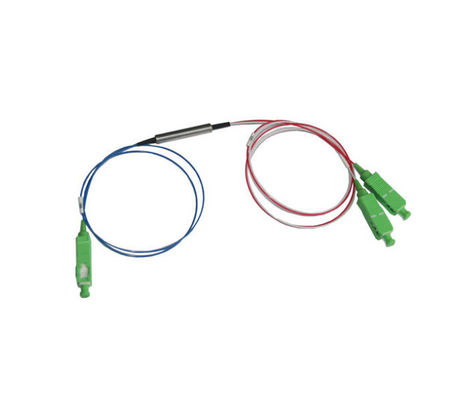

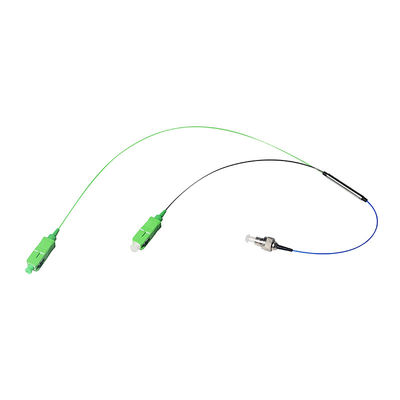

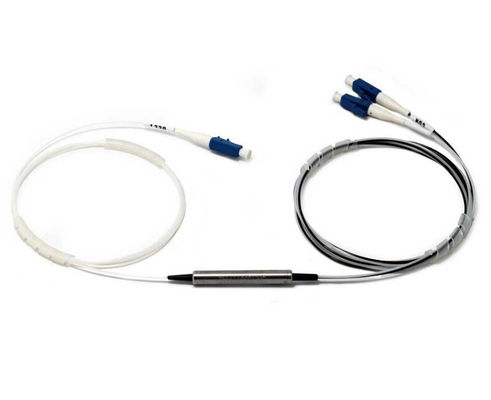

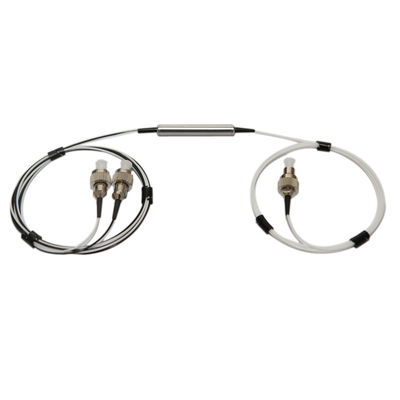

مقسّم ألياف بصرية PLC مرشح 1310 نانومتر WDM CWDM DWDM
| Model No.: | Optical FWDM Splitter | Input/Output connector: | FC, SC, LC optional |
| Channel Wavelength: | 1310nm/1490nm/1550 nm | Coupling ratio(%): | 1-99 |
| Storage Temperature: | -40℃~+85℃ | Use: | FTTX |
| High Light: | 1310 نانومتر WDM CWDM DWDM,مقسّم PLC مرشح WDM,ألياف بصرية CWDM DWDM,plc splitter Filter WDM,Optic Fiber CWDM DWDM |
||
مرشح مقسم PLC للألياف الضوئية 1310 نانومتر WDM CWDM DWDM
مقسم PLC للألياف الضوئية Mini FWDM 1 في 2 خارج مرشح WDM لـ 1310 1490 1550 نانومتر
التطبيقات
مراقبة النظام
أجهزة الإرسال والألياف
مضخم الألياف الضوئية
نظام CATV
نظام FTTH
الميزات والمزايا:
نطاق طول الموجة الواسع
فقدان الإدخال المنخفض
عزل القناة العالي
استقرار وموثوقية عالية
تخصيص
|
المعلمات
|
الوحدة
|
المواصفات
|
||||
|
1
|
نطاق طول الموجة التشغيلية
|
نانومتر
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
تباعد القنوات
|
---
|
20 نانومتر
|
100 جيجاهرتز
|
||
|
3
|
عرض نطاق تمرير القناة (@ عرض النطاق الترددي -0.5 ديسيبل)
|
نانومتر
|
IUT ± 6.5
|
UT ± 0.125
|
||
|
4
|
كمية القناة
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
الحد الأقصى لتموج نطاق التمرير
|
ديسيبل
|
<0.35
|
<0.4
|
||
|
6
|
الحد الأقصى لفقدان إدخال القناة
|
ديسيبل
|
≤1.8
|
≤3.0
|
≤2.0
|
≤3.2
|
|
7
|
الحد الأدنى لعزل القناة المجاورة
|
ديسيبل
|
>30
|
>25
|
||
|
8
|
الحد الأدنى لعزل القناة غير المجاورة
|
ديسيبل
|
>45
|
>35
|
||
|
9
|
الحد الأدنى لعزل القناة السريع
|
|
>13
|
>12
|
||
|
10
|
الحد الأدنى لفقدان العائد
|
ديسيبل
|
≥45
|
|||
|
11
|
الحد الأقصى لـ PDL
|
ديسيبل
|
<0.1
|
<0.1
|
<0.20
|
<0.30
|
|
12
|
حساسية درجة حرارة فقدان الإدخال
|
ديسيبل / درجة مئوية
|
<0.005
|
|||
|
13
|
تحول درجة حرارة الطول الموجي
|
نانومتر / درجة مئوية
|
<0.002
|
|||
|
14
|
الحد الأقصى للتعامل مع الطاقة
|
مللي واط
|
300
|
|||
|
15
|
الاتجاهية
|
ديسيبل
|
≥50
|
|||
|
16
|
نطاق درجة حرارة التشغيل
|
درجة مئوية
|
-40 إلى +80
|
|||
|
17
|
نطاق درجة حرارة التخزين
|
درجة مئوية
|
-40 إلى +85
|
|||
|
18
|
غلاف الألياف وطول الألياف
|
سم
|
تخصيص
|
|||
|
19
|
أبعاد العبوة - 1
|
مم
|
100 * 80 * 10 أو تخصيص
|
|||
|
20
|
أبعاد العبوة - 2
|
مم
|
متوافق مع LGX
|
|||
|
21
|
أبعاد العبوة - 3
|
مم
|
19 &rdquo؛ 1U مثبت على الرف
|
|||
|
22
|
نوع الموصل
|
--
|
SC / LC / FC أو تخصيص
|
|||
|
23
|
نوع الألياف ولون الغلاف
|
|
G.652D / G.657 A1 (أو تخصيص)
|
|||
-
