تفاصيل المنتج:
شروط الدفع والشحن:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

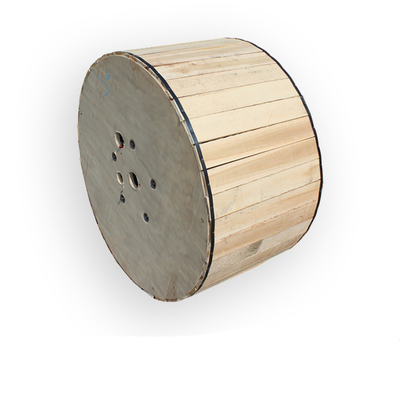

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | إصدار الشهادات: | ISO9001/CE/ROHS |
| إبراز: | كابلات الألياف البصرية ADSS,كابلات الألياف الضوئية ADSS,كابلات الألياف البصرية ADSS,ADSS Fiber Optical Cables,ADSS Fiber Optic Cables |
||

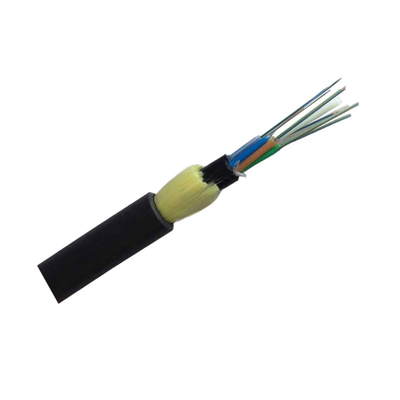

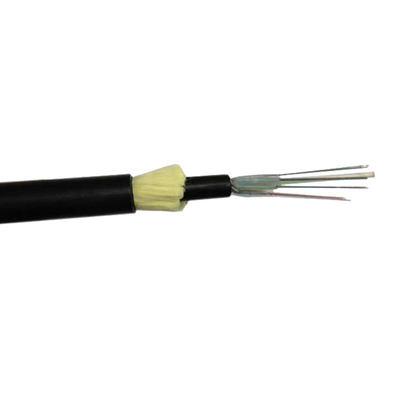

كابل الألياف الضوئية الخارجي غير المعدني ذو الأنبوب المركزي السائب ADSS LSZH Jacket SM G652D
الوصف:

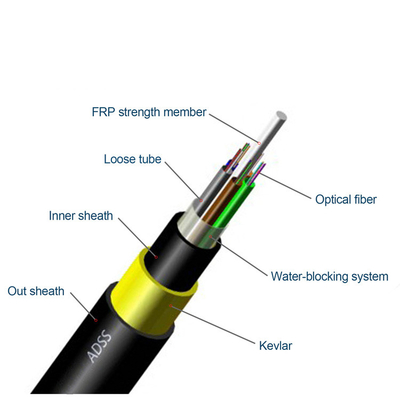

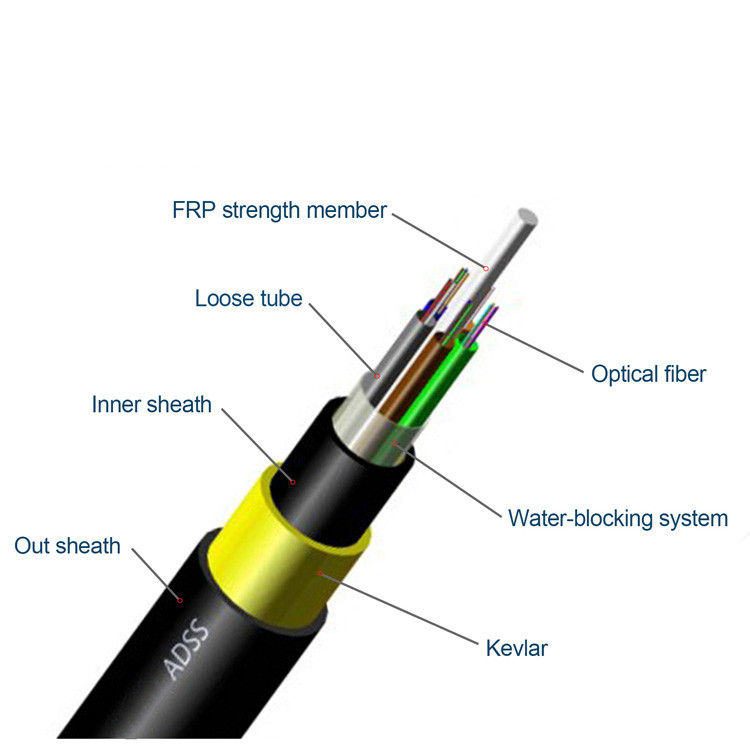

كابل الألياف الضوئية ذاتي الدعم بالكامل ADSS هو أنبوب فضفاض مجدول. ألياف عارية 200um أو 250um ، يتم وضعها في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل. يتم ملء الأنابيب بمادة حشو مقاومة للماء مركب. يتم جدل الأنابيب (والحشوات) حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.
بعد ملء قلب الكابل بمركب الحشو. هو مغطى بغمد داخلي رقيق من البولي إيثيلين (PE). بعد جدل طبقة من خيوط الأراميد فوق الداخلية الغمد كعضو قوة ، يكتمل الكابل بغمد خارجي من البولي إيثيلين أو AT (مضاد للتتبع).
الميزات:
1. يوفر الهيكل غير المعدني عزلًا جيدًا ، ومقاومة ممتازة للصواعق.
2. التصميم المناسب ، والتحكم الدقيق في الطول الزائد للألياف وعملية التجديل المميزة تجعل الكابل
خصائص ميكانيكية وبيئية ممتازة.
3. القدرة على مقاومة الكهرومغناطيسية.
4. استخدم خيوط الأراميد عالية الكثافة كمكون مضاد للسحب ، قوي ، خفيف وقطر كابل صغير ، مناسب
لأوضاع مناخية مختلفة وفترة تركيب.
5. حماية غمد خارجي خاص AT (مضاد للتتبع) ، قدرة قوية على مقاومة التآكل الكهربائي.
التطبيق:
1. الاتصالات عن بعد لمسافات طويلة ، شبكة محلية في منطقة الجهد العالي أو الوصول إلى شبكة الاتصالات ؛
2. لنظام نقل الطاقة ، ومناطق الرعد الكثيرة والتداخل الكهرومغناطيسي العالي.
ورقة بيانات:
| مرجع القطر الخارجي مم | الوزن المرجعي كجم / كم |
مرجع ماكس قوة الشد KN |
أقصى قوة شد مسموح بها KN |
قوة الكسر KN |
عضو القوة CSA مم & sup2؛ | معامل المرونة KN / مم & sup2؛ | معامل التمدد الحراري & times؛ 10-6 / ك | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
الخصائص:
1. يمكن تركيبه دون إيقاف تشغيل الطاقة
2. أداء AT ممتاز. يمكن أن تصل الحث الأقصى عند نقطة التشغيل لغمد AT إلى 25 كيلو فولت
3. الوزن الخفيف والقطر الصغير يقللان الحمل الناتج عن الجليد والرياح والحمل على الأبراج والدعامات الخلفية.
4. أطوال الامتداد الكبيرة والامتداد الأكبر يزيد عن 1000 متر
5. أداء جيد لقوة الشد ودرجة الحرارة
6. يبلغ العمر الافتراضي للتصميم أكثر من 30 عامًا

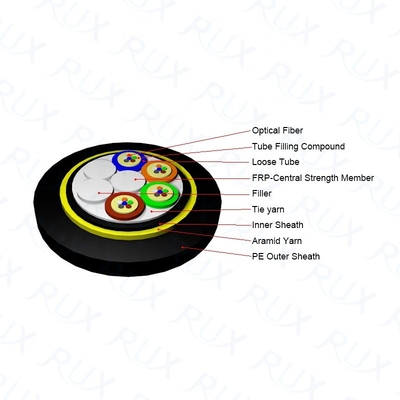

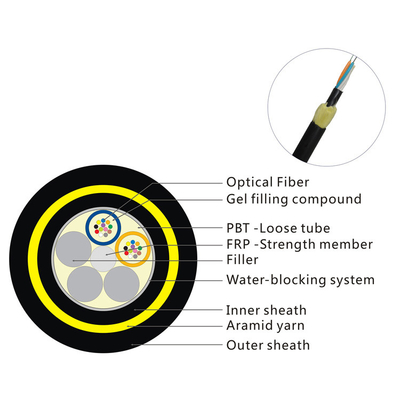

بناء
ADSS هو أنبوب فضفاض مجدول. يتم وضع الألياف في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل. تمتلئ الأنابيب بمركب حشو مقاوم للماء.
يتم جدل الأنابيب (والحشوات) حول FRP (البلاستيك المقوى بالألياف) ، كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري. بعد ملء قلب الكابل بمركب الحشو ، يتم تغطيته بغمد داخلي رقيق من البولي إيثيلين (PE). بعد تطبيق طبقتين من خيوط الأراميد في اتجاهين فوق الغمد الداخلي كعضو قوة ، يكتمل الكابل بغمد خارجي من البولي إيثيلين أو AT (مضاد للتتبع).
