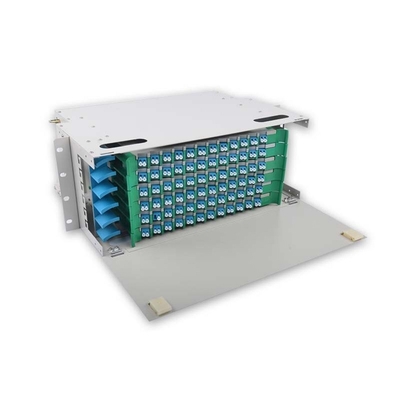

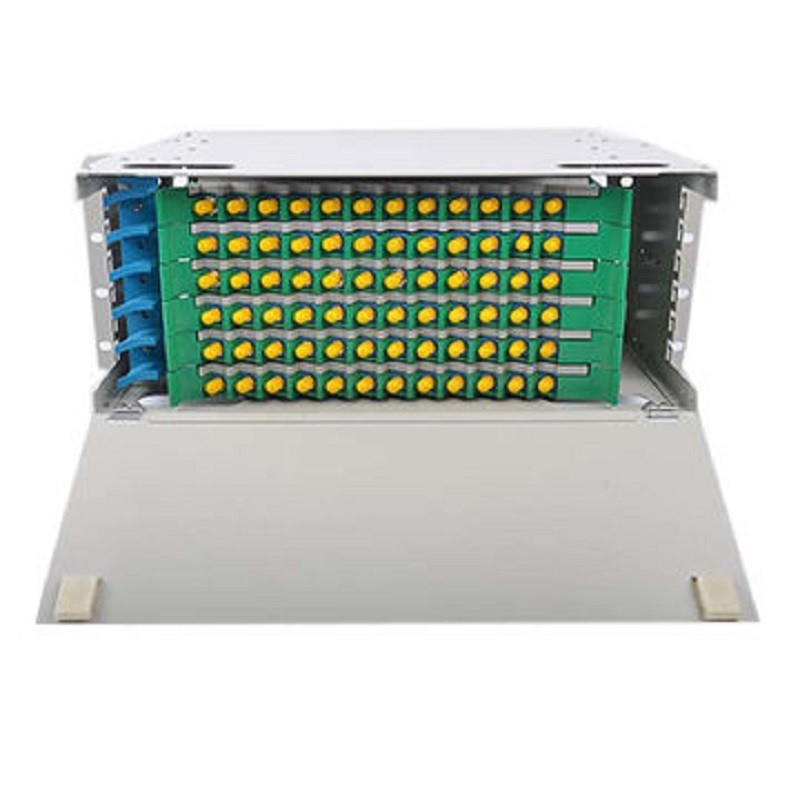

إطار توزيع بصري خارجي من نوع FTTX بسعة 144 منفذًا
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | إطار توزيع بصري خارجي,إطار توزيع بصري خارجي بسعة 144 منفذًا,إطار توزيع بصري من نوع FTTX,144 port Outdoor ODF,FTTX Optical Distribution Frame |
||
إطار توزيع بصري خارجي FTTX بـ 144 منفذًا
لوحة توزيع رئيسية/إطار توزيع رئيسي خارجي ذو سعة كبيرة بـ 72 و 96 و 144 منفذًا للألياف الضوئية
مقدمة
يمكن تطبيق صندوق طرف الألياف الضوئية في توصيل فرع إنهاء الألياف، والعمل كصندوق توزيع، وهيكل قياسي 19 بوصة، وتركيب على الرف، ومتاح لتركيب محولات FC و SC و ST و LC.
الميزات الهيكلية
l جميع مؤشرات الملكية تتوافق مع المعيار الوطني YD/T925—1997.
l يستخدم الهيكل صفيحة فولاذية مدلفنة على البارد بقوة التصاق قوية، فنية ومتينة.
l تصميم مميز لمدخل كابل واحد أو اثنين ومخرج ألياف من 1-24 نواة يضمن المرونة.
l يتم إغلاق مدخل الكابل بمادة NBR المقاومة للزيت لزيادة المرونة. يمكن للمستخدمين اختيار ثقب المدخل والمخرج.
l صينية صهر الألياف المتداخلة ووحدة أرضية عازلة منفصلة تجعل ترتيب النوى، وتوسيع السعة، وتأريض الكابل مرنًا ومريحًا وآمنًا.
المواصفات الفنية
الحجم الخارجي: (الطول × العرض × الارتفاع) 430x300x1U/2U
نصف قطر لف الألياف الضوئية: ≥40 مم
خسارة إضافية لصينية الألياف: لا شيء
طول الألياف المتبقية في الصينية: ≥1.6 م
سعة الألياف: 48 نواة
درجة حرارة التشغيل: - 400 درجة مئوية ~ + 600 درجة مئوية
مقاومة الضغط الجانبي: 500 نيوتن
مقاومة الصدمات: 750 نيوتن

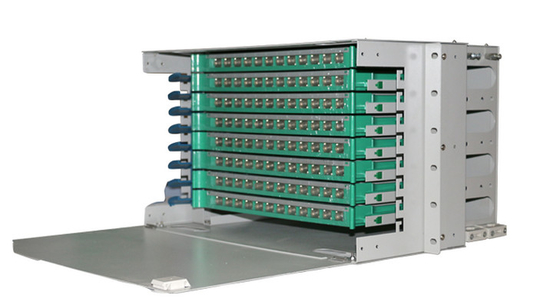

إطار توزيع الألياف الضوئية المثبت على الرف
| الموديل | عدد النوى | الارتفاع | الأبعاد (سم) | الوزن (كجم) |
| ODF-R144 | 144 | 7U | 49x30.5x31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30.5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30.5x17.8 | 9 |
| ODF-R48 | 48 | 3U | 49x30.5x13.35 | 7 |
| ODF-R36 | 36 | 2U | 49x30.5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30.5x8.9 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
