1X16 SC صندوق وصلة الألياف الضوئية LC المزدوجة
| Splitter: | 2pc of 1*16 | Dimension: | 465 x250x240mm |
| Type: | Racks & Enclosure | Adapter: | SC Simplex and LC Duplex |
| Capacity of splice tray: | 24 Core | Max qty of splice tray: | 8 |
| Max capacity: | 192 fibers | Material: | ABS |
| High Light: | 1X16 صندوق وصلة الألياف الضوئية,صندوق وصلة الألياف الضوئية ABS,1X16 SC صندوق وصلة,ABS Fiber Optic Joint Enclosure,1X16 SC Simplex Joint Enclosure |
||

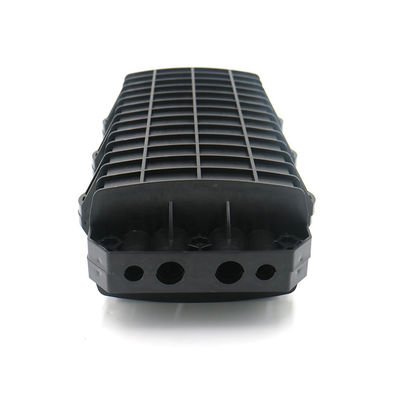

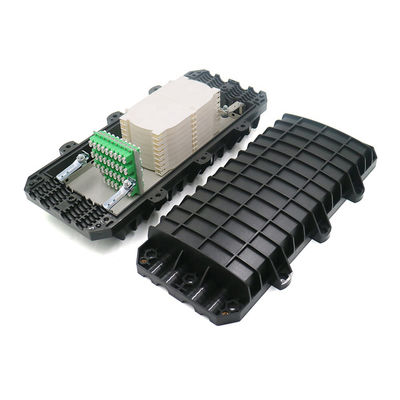

1X16 SC Simplex LC Duplex Fiber Optic Joint Enclosure
إغلاق وصلة الألياف الضوئية في الخط 192 Core LC APC Joint Box Optical Fiber Cable Splice Closure GJS(04)7C
الميزات:
* جسم العلبة مصنوع من بلاستيك هندسي عالي الكثافة مستورد (ABS) وشكل الشكل بقوالب بلاستيكية تحت ضغط عالٍ. إنه على شكل مستطيل نصف ، مع مزايا الوزن الأقل ، والكثافة الميكانيكية العالية ، ومقاومة التآكل ، ومقاومة الصواعق وعمر الخدمة الطويل.
* الجسم محكم الغلق بمطاط السيليكون ، ومدخل الكابل يستخدم كتلة السيليكون ، وإحكام الإغلاق الموثوق به ، وسهل الفتح والصيانة.
* 4 في 4 خارج ، أقصى سعة 192 نواة (ألياف مفردة)
* حلقة كابل اختيارية (&Phi؛ 7 ، &Phi؛ 14 ، &Phi؛ 20) تمكن المستخدم من اختيار قطر خارجي مختلف وفقًا للظروف الفعلية ، فهي تعزز موثوقية مدخل الكابل المختوم.

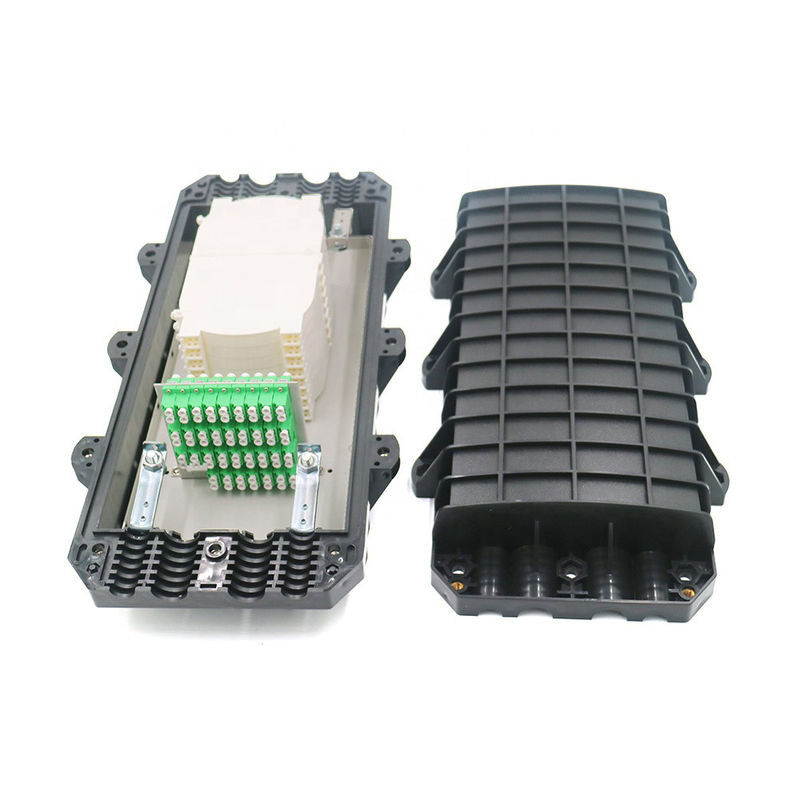

* صينية صهر الألياف المتداخلة ووحدة أرضية عازلة منفصلة تجعل ترتيب النوى ، وتوسيع السعة وكابل الأرض المرن والمريح والآمن.
* المكون المعدني الخارجي ووحدة التثبيت مصنوعان من الفولاذ المقاوم للصدأ ، لذلك يمكن استخدامهما بشكل متكرر في بيئات مختلفة.
* قم بتثبيت بطاقة ضغط الكابل والكابل ، مع تعزيز قلب الفولاذ للكابل. إذا كان قطر الكابل أقل من قطر حلقة الكابل ، فقم أولاً بربط نقطة تثبيت الكابل بشريط لاصق حتى يكون القطر كافيًا ، ثم قم بتثبيته.
* قم بتوجيه الألياف إلى صينية الصهر والتوصيل ، وقم بتثبيت أنبوب الانكماش الحراري وأنبوب الذوبان الحراري على أحد ألياف التوصيل. بعد صهر الألياف وتوصيلها ، حرك أنبوب الانكماش الحراري وأنبوب الذوبان الحراري وقم بتثبيت عصا قلب التعزيز المصنوعة من الفولاذ المقاوم للصدأ (أو الكوارتز) ، وتأكد من أن نقطة التوصيل في منتصف أنبوب الغلاف. قم بتسخين الأنبوب لجعلهما في واحد. ضع الوصلة المحمية في صينية وضع الألياف. (يمكن لصينية واحدة أن تضع 24 نواة)
* ضع الألياف اليسرى في صينية الصهر والتوصيل بالتساوي ، وقم بتثبيت الألياف الملفوفة بربطات النايلون. استخدم الصواني من
الأسفل إلى الأعلى. بعد توصيل جميع الألياف ، قم بتغطية الطبقة العلوية وتثبيتها.
* ضعه واستخدم سلك الأرض وفقًا لخطة المشروع.
* إحكام إغلاق مثبت الكابل بالقرب من مدخل إغلاق الوصلة ومفصل حلقات الكابل بشريط مانع للتسرب. وأغلق
المداخل غير المستخدمة بسدادات ، مع أجزاء مقعرة مكشوفة من السدادة مختومة بأشرطة. ثم ضع شرائط مانعة للتسرب في أخدود الإغلاق على جانبي الغلاف وقم بتشحيم الجزء المقعر من مدخل الجسم بين الجزأين من الغلاف. ثم أغلق الجزأين من الغلاف وشدها بمسامير من الفولاذ المقاوم للصدأ. يجب ربط البراغي بإحكام بقوة متوازنة.
* وفقًا لمتطلبات التمديد ، ضع وأصلح أداة التعليق.
|
الموديل
|
SP-GJS-(04)7C
|
|
الحجم الخارجي
|
465 × 250 × 240 مم
|
|
الوزن
|
4.7 كجم
|
|
نصف قطر لف الألياف الضوئية
|
&ge؛ 40 مم
|
|
الفقد الإضافي لصينية الألياف
|
&le؛ 0.01 ديسيبل
|
|
طول الألياف المتبقية في الدرج
|
&ge؛ 1.6 م
|
|
سعة الألياف (فردية)
|
192 نواة
|
|
درجة حرارة التشغيل
|
- 40 درجة مئوية ~ + 70 درجة مئوية
|
|
مقاومة الضغط الجانبي
|
&ge؛ 2000 نيوتن / 10 سم
|
|
مقاومة الصدمات
|
&ge؛ 20 نيوتن متر
|
-
