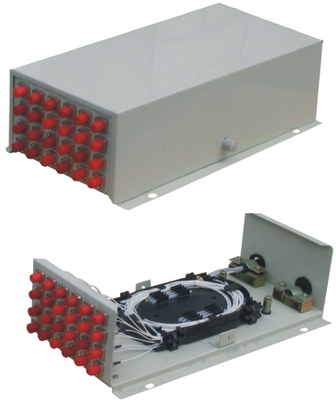

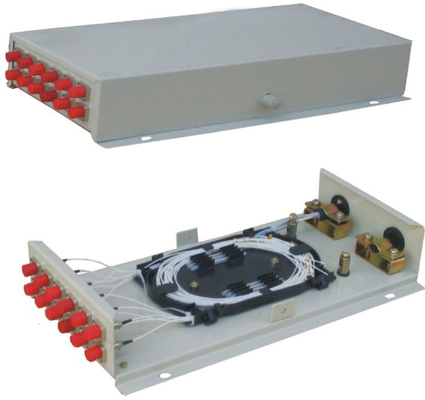

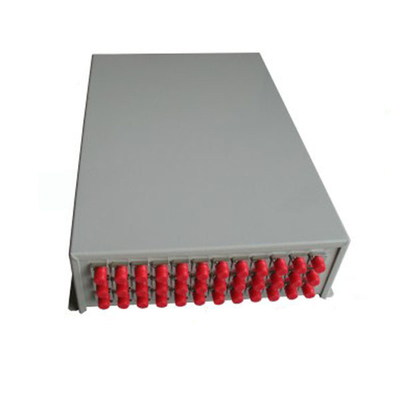

صندوق توصيل بصري مثبت على الحائط بـ 48 نواة FC ST ROSH

48 مركز حائط مثبت FC ST ROSH صندوق التقاطع البصري

صندوق محطة الألياف البصرية GPZ-48A,اثني عشر، 24، 48

التطبيق:

يمكن استخدام المنتج على طرف الكابلات الضوئية ، أنواع مختلفة وهياكل ، قطرها يصل إلى 18 ملم.

الخصائص الهيكلية

1جميع مؤشرات الممتلكات تتوافق مع المعيار الوطني YD/T814-1996.

2الجسم يستخدم صفيحة فولاذية مطاطية باردة، والسطح يستخدم تقنية البلاستيك الضبابي. قوة لاصقة قوية، فنية ودائمة.

3يضمن التصميم المميز لدخول كابل 1 ′′2 ومخرج الألياف من 1 ′′48 قلب المرونة.

4. يتم إغلاق مدخل الكابل ومخرج الألياف بمقاومة الزيت NBR لزيادة المرونة. يمكن للمستخدمين اختيار طعن المدخل والمخرج.

5. تتداخل طبق ذوبان الألياف ووحدة الأرض العازلة المنفصلة تجعل ترتيب النواة ، وتوسيع السعة وتربية الكابل مرنة ومريحة وآمنة.

المواصفات التقنية الرئيسية

1الحجم الخارجي: (الطول × العرض × الارتفاع) 330 × 183 × 70/100

2الوزن:1.7/2 كجم

3نصف قطر لف الألياف الضوئية: ≥40 ملم

4. خسارة إضافية في صينية الألياف: لا شيء

5طول الألياف المتبقية في الدرج: ≥1.6m

6سعة الألياف: 48 قلب

7درجة حرارة العمل: - 400C ~ + 600C

8مقاومة الضغط الجانبية: 500N

9مقاومة الصدمات: 750N

العمليات

1قم بتقشير الكابل ، وإزالة الأغلفة الخارجية والداخلية ، وكذلك أنبوب التعاقد الضعيف ، واغسل الدهون المملئة ، تاركاً ألياف 1.1 × 1.6 متر وذرات فولاذية 20 × 40 مم.

2إصلاح بطاقة ضغط الكابل والكابل، فضلا عن محور الفولاذ تعزيز الكابل.

3. يقود الألياف في الصهارة الذوبان والاتصال ، وتثبيت حرارة عقد أنبوب والأنبوب الذوبان إلى واحد من ألياف الاتصال. بعد الذوبان والاتصال الألياف ،تحريك أنبوب التعاقد الحرارية والأنبوب المنصهر وتثبيت المقاوم للصدأ (أو الكوارتز) تعزيز القلب عصا تأكد من أن نقطة الاتصال هي في منتصف أنبوب المنزل. تسخين أنبوب لجعل اثنين في واحد. وضع المفاصل المحمية في صانع الألياف.

4. ضع الألياف اليسرى في الصحن وربط الصحن بالتساوي ، وصلح الألياف الملفوفة مع ربطات النايلون. استخدم الصحنات من الأسفل إلى الأعلى. بعد أن يتم توصيل كل الألياف ،تغطي الطبقة العلوية وتصلحها.

5ضعها و استخدم سلك الأرض وفقًا لخطة المشروع

6أغلق الغطاء. يمكن تثبيته على الحائط أو في خط أفقي.
