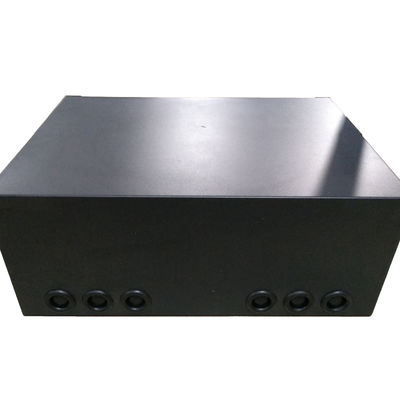

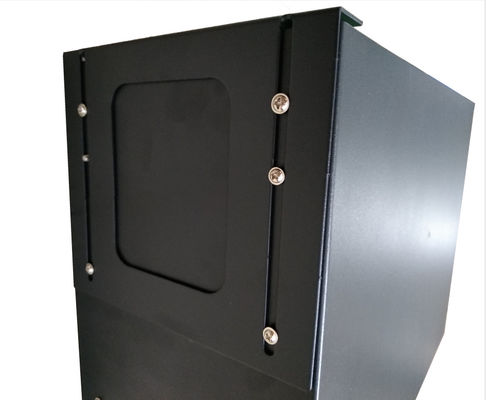

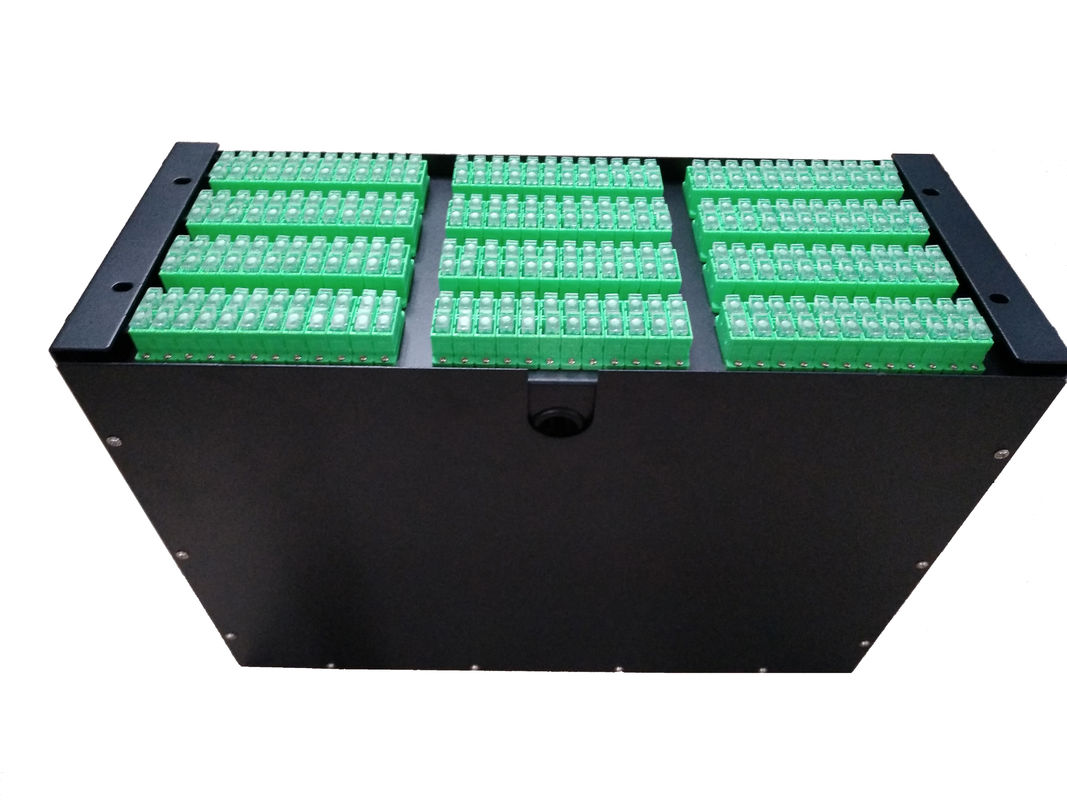

288 النواة SC Duplex ODF 4U رف نصب لوحة التصحيح
| Type: | Slide Draw | Apply port: | SC/FC/LC/ST |
| Material: | Cold rolled steel sheet | Color: | Black |
| Size: | 130*300*4Umm | Fiber Capacity: | 144 |
| High Light: | لوحات ODF 4U المرفقة على الرف,لوحات التصحيح المزدوجة 4U SC,4U 288 ألواح التصحيح النواة,4U SC Duplex Patch Panels,4U 288 Cores Patch Panels |
||
288 نوى SC Duplex ODF 4U رف جبل لوحات التصحيح
288 نوى ODF 19" 4 U مع طريقة منزلقة SC Duplex محولات الألياف البصرية لوحة التصحيح المثبتة على الرف
مقدمة:
لوحة التصحيح المصنوعة من الألياف البصرية من نوع الدرج المعدني هي المعدات المساعدة للأسلاك الطرفية في شبكة اتصالات نقل الألياف الضوئية ، وهي مناسبة لتوصيل الكابلات الضوئية الداخلية مباشرة
والاتصال الفرعي ، وحماية الألياف.
اكتملت بمحولات SC / APC ووصلات ضفيرة ، يتم تثبيت أذني التثبيت على الرف على الصندوق بمسامير في المصنع ، وعند الإنشاء في الموقع ، خذها وقم بتثبيتها على الرف.
سمات:
- تنطبق في الإنهاء وهيكل قياسي 19 ''،

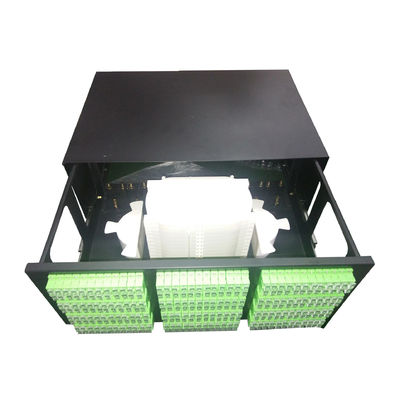

- تصميم منزلق معدني
- جبل الرف في إطار توزيع بصري ODF
- مناسبة لمحولات FC و SC و ST و LC و E2000
- صفائح فولاذية مدلفنة على البارد ، مع رش كهروسكوني
- حجم الصندوق: 430 * 300 * 6U
لوحة التصحيحبناء
تشمل 3 أجزاء: جسم الصندوق, المكونات الداخلية ، موصل الألياف الضوئيةواقي.
1. هيكل جسم الصندوق
مريحلفتح وتثبيت, يملكتأريض عالي الجهد جهاز لـمكون معدنيs.
2. أناالمكونات الداخلية بشكل أساسي 3 عناصر:
أ. الدعم: جسم الهيكل الداخلي ، يستخدم للدعم الداخلي ؛
ب. صينية الربط: إلىتخزين موصل الألياف الضوئية, قطعة حمايةs والألياف المتبقية ،
المتبقية طول الألياف الضوئية≥1.6 م ، انحناء نصف القطر≥37.5 ملم, لديه أيضًا ملاحظة لـتحديد الألياف ؛
ج. جهاز ثابت: لتثبيتغمد الكابل الضوئي, عضو تقوية وضفيرة الأسلاك.
حماية أجزاء من موصلات الألياف الضوئية: غدة الأكمام والكابلات المطاطية
تطبيق:
1. الاتصالات
2. CATV
3. LAN & WAN
4. شبكة
5. النطاق العريض
تخصيص
| اكتب |
البعد (مم) |
الحد الأقصى للسعة (النواة) |
حجم الكرتون (مم) |
الكمية / الكرتون (قطعة) |
الوزن الإجمالي (كجم) |
| GPSM-1U-SC12 | 430 * 300 * 1U | 12 | 485 * 420 * 350 | 5 | 29 |
| GPSM-1U-FC24 | 24 | 485 * 420 * 350 | 5 | 29 | |
| GPSM-1U-2SC24 | 48 | 485 * 420 * 350 | 5 | 29 | |
| GPSM-2U-FC48 | 430 * 300 * 2U | 48 | 500 * 355 * 550 | 4 | 26.5 |
| GPSM-4U | 430 * 300 * 4U | 192 | 500 * 350 * 540 | 1 | 18.9 |
-
