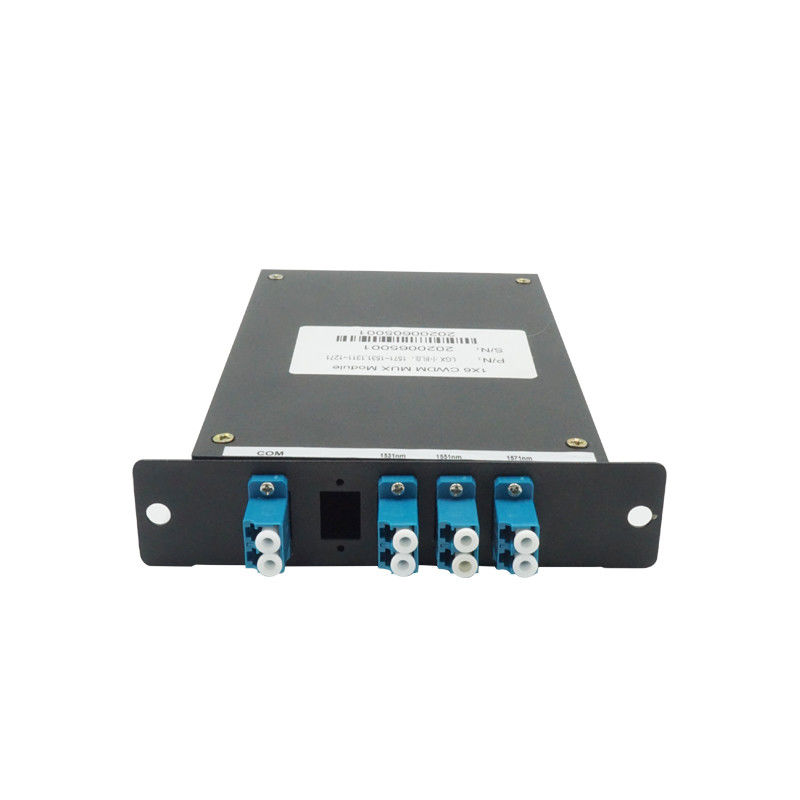

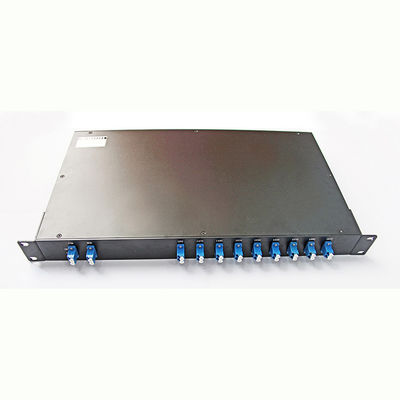

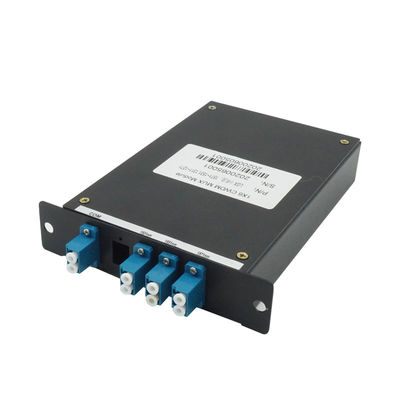

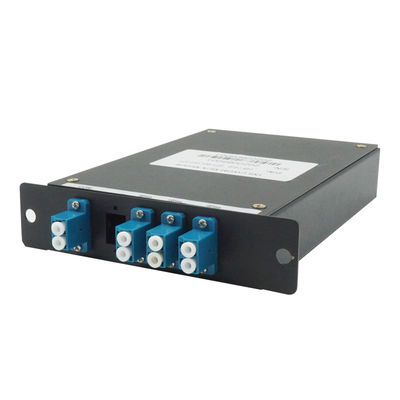

وحدة Simplex LC Multiplexer Mux 1X6 WDM CWDM DWDM
| Model No.: | 1*6 CWDM | Wavelength: | 1270~1610nm |
| Material: | LGX Box | Type: | Mux or Demux |
| Polarization dependent loss: | ent loss: ≤0.2dB | Connector: | Simplex LC |
| Warranty: | 1 Year | Channel Uniformity: | : ≤0.6dB |
| High Light: | 1X6 WDM CWDM DWDM,1X6 CWDM,وحدة Mux CWDM متعددة,1X6 CWDM,Multiplexer Mux CWDM module |
||
موزع إرسال واستقبال متعدد الإرسال LC Simplex Mux 1X6 WDM CWDM DWDM Module
1X6 CWDM multiplexer mux demux CWDM module معدات اتصالات الألياف الضوئية
الوصف
1. يستخدم مجمع تقسيم الطول الموجي الخشن (CWDM Mux/Demux) تقنية طلاء الأغشية الرقيقة والتصميم الخاص لتغليف البصريات الدقيقة غير المعدنية.
2. يوفر فقدان إدخال منخفض، وعزل عالي للقنوات، ونطاق تمرير واسع، وحساسية منخفضة لدرجة الحرارة، ومسار بصري خالٍ من الإيبوكسي
الميزات
1. تعتمد الوحدة البصرية CWDM تقنية CWDM، والتي يمكنها دمج الإشارات الضوئية ذات
أطوال موجية مختلفة من خلال WDM خارجي، لأنها تنتقل عبر ألياف ضوئية واحدة، وبالتالي توفير موارد الألياف الضوئية.
2. في الوقت نفسه، يحتاج جهاز الاستقبال إلى استخدام WDM لتحليل الإشارة الضوئية المعقدة.
3. بالإضافة إلى ذلك، يمكن توصيل وحدات CWDM الضوئية في منافذ SFP الخاصة بالمحول أو الموجه.
التطبيقات
تستخدم وحدات CWDM الضوئية على نطاق واسع في الحرم الجامعي، ومراكز البيانات، و FTTH، وقنوات الألياف 1G و 2G، و Gigabit Ethernet في MAN، والأمن و
نظام الحماية وغيرها من المجالات.
المواصفات:
|
المعلمة
|
4 قنوات
|
8 قنوات
|
16 قناة
|
18 قناة
|
|||||
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
||
|
الطول الموجي للقناة (نانومتر)
|
1270~1610/1271~1611
|
||||||||
|
دقة الطول الموجي المركزي (نانومتر)
|
±0.5
|
||||||||
|
تباعد القنوات (نانومتر)
|
20
|
||||||||
|
نطاق تمرير القناة (@ عرض النطاق الترددي -0.5 ديسيبل (نانومتر)
|
+/-7.5/+/-6.5
|
||||||||
|
فقدان الإدخال (ديسيبل)
|
≤1.5
|
≤2.5
|
≤3.5
|
≤3.5
|
|||||
|
توحيد القناة (ديسيبل)
|
≤0.6
|
≤1.0
|
≤1.5
|
≤1.5
|
|||||
|
تموج القناة (ديسيبل)
|
0.3
|
||||||||
|
العزل (ديسيبل)
|
متجاور
|
>30
|
|||||||
|
غير متجاور
|
>40
|
||||||||
|
فقدان الإدخال (ديسيبل)
|
عبر عن طريق المرشح
|
>30
|
|||||||
|
عبر عن طريق المرشح
|
>12
|
||||||||
|
حساسية درجة حرارة فقدان الإدخال (ديسيبل/℃)
|
<0.005
|
||||||||
|
تحويل درجة حرارة الطول الموجي (نانومتر/℃)
|
<0.002
|
||||||||
|
فقدان التبعية للاستقطاب (ديسيبل)
|
<0.1
|
||||||||
|
تشتت وضع الاستقطاب (ps)
|
<0.1
|
||||||||
|
الاتجاهية (ديسيبل)
|
＞50
|
||||||||
|
فقدان العائد (ديسيبل)
|
＞45
|
||||||||
|
أقصى قدرة على التعامل (mW)
|
300
|
||||||||
|
درجة حرارة التشغيل (℃)
|
-40~+85
|
||||||||
|
درجة حرارة التخزين (℃)
|
-40~+85
|
||||||||
|
أبعاد العبوة (مم) (صندوق LGX)
|
L155.5xW102(129)xH29
|
||||||||
-
CLow Loss insertion,good quality!reliable supplier!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
OShip fast,good cost-effective.great sale-after service.
