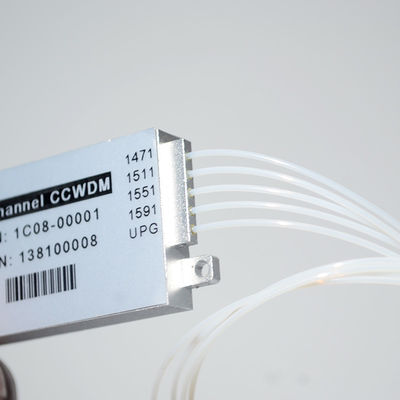

45 ديسيبل 4 قناة CWDM صغيرة الحجم لجهاز الاستقبال البصري
| Model No.: | 4/8-CH Compact CWDM Mux/Demux module Mini CWDM | Wavelength: | 1270nm, 1471nm, 1491nm 1611nm or others |
| Input/Output connector: | FC, SC, LC optional | Product Name: | Mini CCWDM |
| Non-Adjacent Chan: | 45 db | Channel Insertion Loss: | Max 0.70 (Typical 0.50) db |
| Adjacent Channel Isolation: | lation: 30 db | PDL: | 0.10 db |
| High Light: | ميني CWDM,CWDM صغير الحجم,45 ديسيبل 4 قناة CWDM,Compact CWDM,45 Db 4 CH CWDM |
||

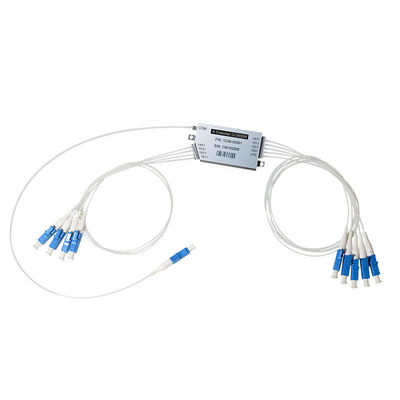

45 ديسيبل 4 قنوات مدمجة صغيرة CWDM لجهاز الاستقبال البصري

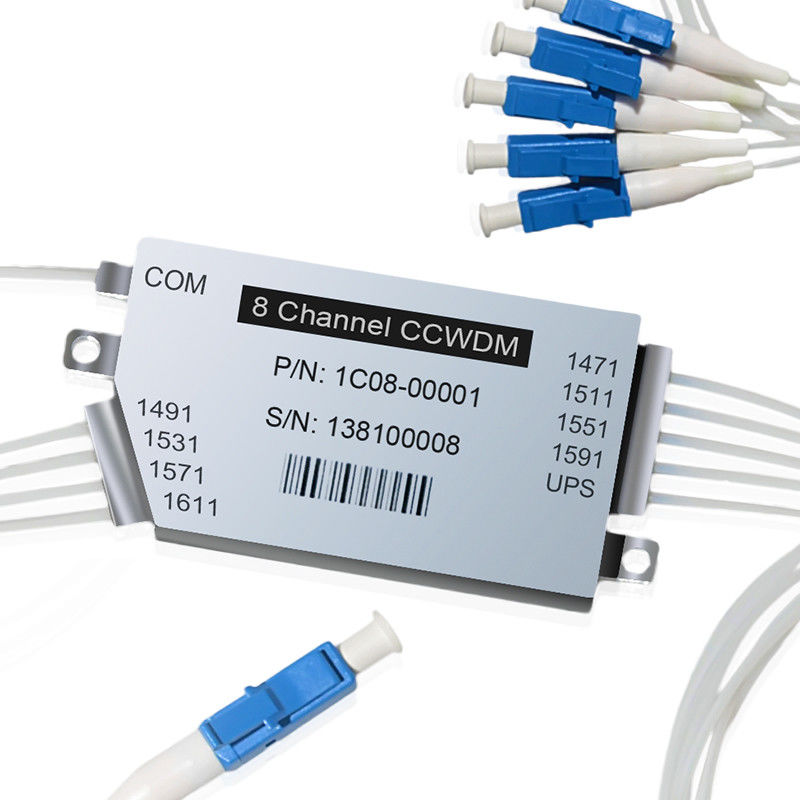

وحدة CCWDM ذات 4/8 قناة 4/8-CH مدمجة CWDM Mux/Demux صغيرة CWDM لجهاز الاستقبال البصري
الوصف
CY COM 'sمقسمات إرسال وتقسيم الطول الموجي الخشنة (Mini CWDM، Compact CWDM، CCWDM) ذات الحجم الصغير، هي وحدات بصرية متكاملة تستخدم منصة CY COM البصرية الخاصة التي يمكنها تحسين الأداء البصري بشكل كبير، مع تقليل تكلفة التصنيع أيضًا. بالمقارنة مع وحدة CWDM القياسية الشائعة، تأخذ CY COM Mini CWDM حجم حزمة أصغر بكثير. يمكن توفير مساحة كبيرة في التطبيق وفي الوقت نفسه يكون الأداء والمعلمات أفضل أيضًا.
جميع وحدات CY COM CWDM مؤهلة من Telcordia. (تفي بـ TELCORDIA GR-1221-CORE) يعد تقسيم إرسال وتقسيم الطول الموجي الخشن (CWDM) خيارًا ممتازًا لزيادة سعة النطاق الترددي مع الحفاظ على انخفاض التكاليف. توفر لك مجموعة وحدات ABS المدمجة 6com splice/pigtailed، استنادًا إلى تقنية مرشح الأغشية الرقيقة (TFF) القياسية مع عبوة خاصة، أصغر أبعاد للمكونات جنبًا إلى جنب مع أداء وموثوقية متميزين.
الميزات
1) فقدان الإدخال المنخفض
2) عزل ممتاز للقناة
3) استقرار وموثوقية عالية
4) منخفض التكلفة
5) حجم صغير
التطبيقات
إضافة/إسقاط قنوات CWDMCWDM
روابط الألياف الضوئية CATV
الوصول إلى شبكات LAN
اتصالات المسافات القصيرة
المواصفات:
|
المعلمات
|
الوحدة
|
المواصفات
|
||||
|
1
|
نطاق الطول الموجي التشغيلي
|
نانومتر
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
تباعد القنوات
|
---
|
20 نانومتر
|
100 جيجاهرتز
|
||
|
3
|
نطاق تمرير القناة (@ عرض النطاق الترددي -0.5 ديسيبل)
|
نانومتر
|
IUT ± 6.5
|
UT ± 0.125
|
||
|
4
|
كمية القنوات
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
الحد الأقصى لتموج نطاق المرور
|
ديسيبل
|
<0.35
|
<0.4
|
||
|
6
|
الحد الأقصى لفقدان إدخال القناة
|
ديسيبل
|
≤1.8
|
≤3.0
|
≤2.0
|
≤3.2
|
|
7
|
الحد الأدنى لعزل القناة المجاورة
|
ديسيبل
|
>30
|
>25
|
||
|
8
|
الحد الأدنى لعزل القناة غير المجاورة
|
ديسيبل
|
>45
|
>35
|
||
|
9
|
الحد الأدنى لعزل القناة السريع
|
|
>13
|
>12
|
||
|
10
|
الحد الأدنى لفقدان العودة
|
ديسيبل
|
≥45
|
|||
|
11
|
الحد الأقصى لـ PDL
|
ديسيبل
|
<0.1
|
<0.1
|
<0.20
|
<0.30
|
|
12
|
حساسية درجة حرارة فقدان الإدخال
|
ديسيبل/℃
|
<0.005
|
|||
|
13
|
تحول درجة حرارة الطول الموجي
|
نانومتر/℃
|
<0.002
|
|||
|
14
|
الحد الأقصى للتعامل مع الطاقة
|
مللي واط
|
300
|
|||
|
15
|
الاتجاهية
|
ديسيبل
|
≥50
|
|||
|
16
|
نطاق درجة حرارة التشغيل
|
℃
|
-40 إلى +80
|
|||
|
17
|
نطاق درجة حرارة التخزين
|
℃
|
-40 إلى +85
|
|||
|
18
|
غلاف الألياف وطول الألياف
|
سم
|
تخصيص
|
|||
|
19
|
أبعاد العبوة – 1
|
مم
|
100 * 80 * 10 أو تخصيص
|
|||
|
20
|
أبعاد العبوة – 2
|
مم
|
متوافق مع LGX
|
|||
|
21
|
أبعاد العبوة – 3
|
مم
|
19” 1U مثبت على الرف
|
|||
|
22
|
نوع الموصل
|
--
|
SC/LC/FC أو تخصيص
|
|||
|
23
|
نوع الألياف ولون الغلاف
|
|
G.652D / G.657 A1 (أو تخصيص)
|
|||
-
