OM3 Multimode Branch Multicore 0.5M LC القفز بالألياف الضوئية
| Product name: | Branch Fiber patch cord | Cable color: | blue |
| length: | 0.5m,1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC | Model: | Multimode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | 0.5M LC قفزة الألياف الضوئية,OM3 LC قفزة الألياف الضوئية,OM3 المتعددة الأوضاع القفز الألياف الضوئية,OM3 LC optical fiber jumper,OM3 Multimode optical fiber jumper |
||
وصلة ألياف ضوئية متعددة الأوضاع OM3 متعددة النوى 0.5 متر LC
1. الميزة
1. فقدان عودة مرتفع
2. فقدان إدخال منخفض
3. اجتاز سلك التصحيح RoHS, ISO9001
4. غلاف LZSH أو PVC
5. الطوق الليفي البصري CCTC من النوع A
أسلاك التصحيح العامة
2.التطبيق
1). غرف الاتصالات
2). FTTH (الألياف إلى المنزل)
3). LAN (شبكة المنطقة المحلية)
4). FOS (مستشعر الألياف الضوئية)
5). نظام اتصالات الألياف الضوئية
6). معدات توصيل ونقل الألياف الضوئية
7). الاستعداد القتالي الدفاعي
3. المواصفات
| النوع | قياسي، رئيسي |
| النمط | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| الألياف |
أحادي الوضع/متعدد الأوضاع 50/125, 62.5/125 (متعدد الأوضاع) OM2&OM1 50/125, 10G (متعدد الأوضاع) OM3 |
| الكابل |
أحادي، مزدوج Φ3.0mm, Φ2.0mm, Φ0.9mm PVC أو LSZH |
| طريقة التلميع | UPC, SPC, APC (8°& 6°) |
| فقدان الإدخال |
≤ 0.1dB (للرئيسي أحادي الوضع) ≤ 0.25dB (للقياسي أحادي الوضع) ≤ 0.25dB (لمتعدد الأوضاع) تم اختباره بواسطة JDS RM 3750 |
|
فقدان العودة (أحادي الوضع) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (نموذجي 65dB) تم اختباره بواسطة JDS RM3750 |
| القابلية للتكرار | ±0.1dB |
| درجة حرارة التشغيل | -400C إلى 850C |
|
متطلبات الهندسة (أحادي الوضع) |
نصف قطر نهاية الطوق 7mm ≤ R ≤ 12mm (لـ APC) 10mm ≤ R ≤ 25mm (للقياسي) إزاحة القمة ≤ 30 μm (للرئيسي) إزاحة القمة ≤ 50 μm (للقياسي) تخفيض -50nm ≤ U ≤ 50nm تم اختباره بواسطة DORC ZX-1 |
4. المواصفات والأداءنوع الألياف
| رقم الكابل | متعدد الأوضاع (تلميع PC/مسطح) | المعلمة | ||
| قياسي | فقدان منخفض | الحد الأقصى لفقدان الإدخال | فقدان منخفض | الحد الأقصى لفقدان الإدخال |
| <0.70 | <0.35db | <0.70dB | <0.35dB | فقدان العودة |
| >60dB | لا شيء | المتانة | ||
| 500 وصلة | درجة حرارة التشغيل | |||
| -40 درجة مئوية إلى 80 درجة مئوية | طول الموجة الاختبارية | |||
| 1310nm | 850nm | 5 | ||
. قائمة المنتجاتالحذاء
| الموصل | 0.9mm | رقم الكابل | الطوق | الموصل | 0.9mm |
|
2.0mm 3.0mm LC |
FC SC ST MU D4 MTRJ MPO DIN 9/125um SM
|
50/125um MM 62.5/125um MM OM3 OM4 أحادي |
مزدوج متعدد الألياف شريط PC |
APC UPC 1M |
2M 3M4M 5M ......... مخصص ضمان الجودة: |
ضمان المصدر. يحتفظ الموردون على المدى الطويل بجودة المواد الخام مستقرة. جميع المنتجات حاصلة على شهادة ROHS وتفي بمتطلبات مستوى جودة التصدير.(2)
اختبار الجودة. 1；سيتم وضع المواد الخام في خط الإنتاج فقط بعد اجتياز فحص IQC, 2；IPQC
يفحص خط الإنتاج للتأكد من أن الإنتاج يلبي متطلبات الجودة. 3；OQC يختبر أداء المنتج ويفحص التعبئة والتغليف للتأكد من أن كل منتج يلبي متطلبات جودة العميل
(3)
الاختبار البصري.تتوافق منتجاتنا مع معايير IEC و ITU (4) ما لا يقل عن 30٪ اختبار عشوائي من قبل قسم ضمان الجودة بعد الانتهاء من المنتجات.

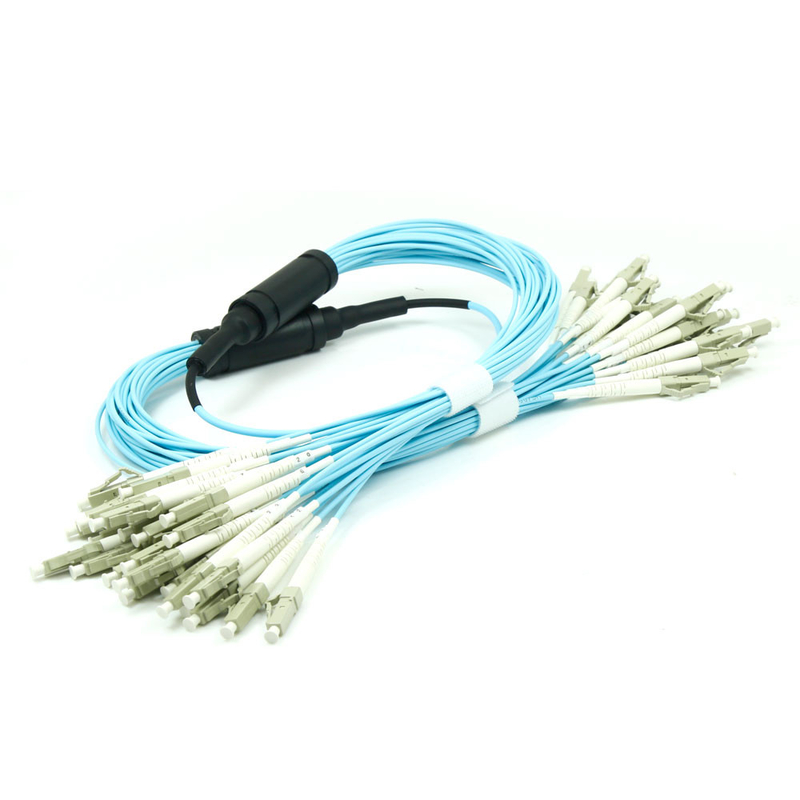

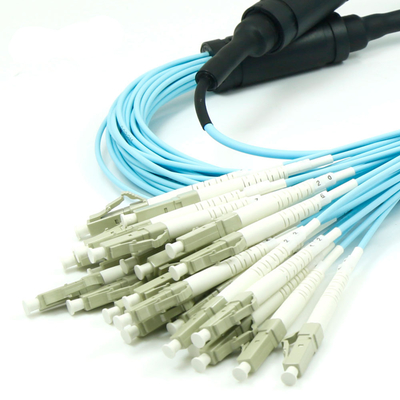

صورة المنتج:
صورة المصنع:
-
