وصلة ضوئية SC/UPC إلى SC/UPC مجمعة فرع 1310 نانومتر
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Cores quantity: | 12 | ||
| High Light: | وصلة ضوئية SC/UPC إلى SC/UPC,وصلة ضوئية 1310 نانومتر,وصلة ضوئية مجمعة فرع,1310nm fiber optic jumper,Bundle Branch optic jumper |
||
وصلة ألياف ضوئية SC/UPC إلى SC/UPC فرع مجمعة 1310 نانومتر
1. الميزة
1. فقدان عودة مرتفع
2. فقدان إدخال منخفض
3. سلك التصحيح اجتاز RoHS، ISO9001
4. غلاف LZSH أو PVC
5. حلقة ألياف بصرية من النوع CCTC A
أسلاك التصحيح العامة
2.التطبيق
1). غرف الاتصالات
2).FTTH (الألياف إلى المنزل)
3).LAN (شبكة المنطقة المحلية)
4).FOS (مستشعر الألياف الضوئية)
5).نظام اتصالات الألياف الضوئية
6). معدات توصيل ونقل الألياف الضوئية
7). الاستعداد القتالي الدفاعي
3. المواصفات
| النوع | قياسي، رئيسي |
| النمط | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| الألياف |
أحادي النمط/متعدد الأنماط 50/125، 62.5/125 (متعدد الأنماط) OM2&OM1 50/125، 10G (متعدد الأنماط) OM3 |
| الكابل |
أحادي، مزدوج Φ3.0mm, Φ2.0mm, Φ0.9mm PVC أو LSZH |
| طريقة التلميع | UPC, SPC, APC (8°& 6°) |
| فقدان الإدخال |
≤ 0.1dB (لأحادي النمط الرئيسي) ≤ 0.25dB (لأحادي النمط القياسي) ≤ 0.25dB (لمتعدد الأنماط) تم اختباره بواسطة JDS RM 3750 |
|
فقدان العودة (أحادي النمط) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (نموذجي 65dB) تم اختباره بواسطة JDS RM3750 |
| التكرار | ±0.1dB |
| درجة حرارة التشغيل | -400C إلى 850C |
|
متطلبات الهندسة (أحادي النمط) |
نصف قطر نهاية الحلقة 7mm ≤ R ≤ 12mm (لـ APC) 10mm ≤ R ≤ 25mm (لـ Standard) إزاحة القمة ≤ 30 μm (لـ Master) إزاحة القمة ≤ 50 μm (لـ Standard) Undercut -50nm ≤ U ≤ 50nm تم اختباره بواسطة DORC ZX-1 |
4.المواصفات والأداءنوع الألياف
| رقم الكابل | متعدد الأنماط (تلميع PC/Flat) | المعلمة | ||
| قياسي | فقدان منخفض | الحد الأقصى لفقدان الإدخال | فقدان منخفض | الحد الأقصى لفقدان الإدخال |
| <0.70 | <0.35db | <0.70dB | <0.35dB | فقدان العودة |
| >60dB | لا شيء | المتانة | ||
| 500 وصلة | درجة حرارة التشغيل | |||
| -40 درجة مئوية إلى 80 درجة مئوية | طول الموجة الاختبارية | |||
| 1310 نانومتر | 850 نانومتر | 5. | ||
قائمة المنتجاتالحذاء
| الموصل | 0.9 ملم | رقم الكابل | الحلقة | الموصل | 0.9 ملم |
|
2.0 ملم 3.0 ملم LC |
FC SC ST MU D4 MTRJ MPO DIN 9/125um SM
|
50/125um MM 62.5/125um MM OM3 OM4 أحادي |
مزدوج متعدد الألياف شريط PC |
APC UPC 1M |
2M 3M4M 5M ......... مخصص ضمان الجودة: |
ضمان المصدر. يحتفظ الموردون على المدى الطويل بجودة المواد الخام مستقرة. جميع المنتجات حاصلة على شهادة ROHS وتفي بمتطلبات مستوى جودة التصدير.(2)
اختبار الجودة.1；سيتم وضع المواد الخام في خط الإنتاج فقط بعد اجتياز فحص IQC,2；IPQC
يفحص خط الإنتاج للتأكد من أن الإنتاج يلبي متطلبات الجودة.3；OQC يختبر أداء المنتج ويفحص التعبئة والتغليف للتأكد من أن كل منتج يلبي متطلبات جودة العميل
(3)
الاختبار البصري.تتوافق منتجاتنا مع معايير IEC و ITU (4) ما لا يقل عن 30٪ اختبار عشوائي من قبل قسم ضمان الجودة بعد الانتهاء من المنتجات.

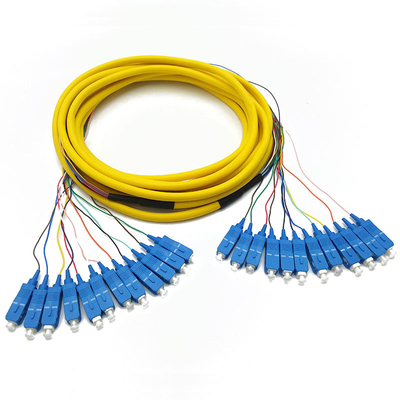

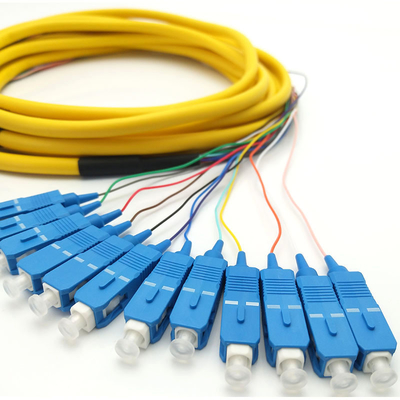

صورة المنتج:
صورة المصنع:
-
