كابلات OM3 72 ليف متعددة الأوضاع SM MM MPO MTP
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Cable color: | Yellow /Aqua / Wathet Blue /Purple /Violet |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | Singlemode / Mutilmode |
| High Light: | كابلات SM MM MPO MTP,كابلات OM3 72 ليف MTP,كابلات OM3 72 ليف MPO,OM3 72 Fiber MTP Cables,OM3 72 Fiber MPO Cables |
||
كابلات OM3 72 Fiber Mutimode SM MM MPO MTP

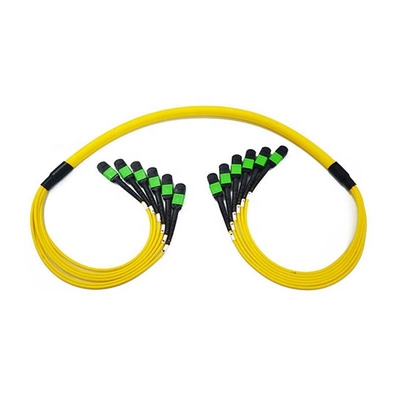

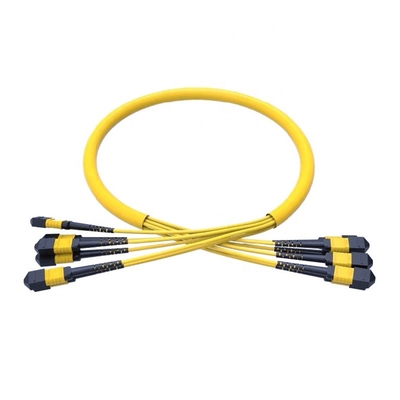

كابل شاحنة 72Fiber 6 MPO إلى 6 MPO أحادي النمط متعدد الأنماط SM MM MTP Patch Cord
تتكون كابلات MTP/MPO من موصلات MTP/MPO وكابلات الألياف الضوئية، ويمكن أيضًا العثور على موصلات أخرى مثل LC في بعض أنواع كابلات MTP/MPO. تستخدم كابلات الألياف بشكل عام OM3 و OM4، وهي ألياف بصرية متعددة الأنماط محسنة بالليزر.
الميزات
- تركيب العمود الفقري
- تم اختباره بنسبة 100% قبل التسليم
- MTP و MPO متوفرة
- استخدام موصل ألياف 12/24 نواة
- عادةً ما يكون عدد كابلات الجذع 12 / 24 / 36 / 48 / 72 / 96 / 144-ألياف
- كابل دائري 3.0/3.6 مم أو مخصص
- SM/OM1/OM2/OM3/OM4 أو مخصص
- LSZH، OFNR، OFNP متوفرة
الأنوف وأخاديد التوجيه (المفتاح) على الجانب العلوي هما الميزتان الواضحتان الأخريان، مما يضمن أن المحول يمسك الموصل مع محاذاة الأطراف الصحيحة مع بعضها البعض. بناءً على موضع المفتاح، يتوفر نوعان من محولات MPO. أحدهما هو “key-up to key-down”. وهذا يعني أن المفتاح متجه لأعلى على جانب واحد ولأسفل على الجانب الآخر. يتم توصيل الموصلين معًا بزاوية 180 درجة بالنسبة لبعضهما البعض. الآخر هو “key-up to key-up”. وهذا يعني أن كلا المفتاحين متجهان لأعلى. يتم توصيل الموصلين معًا بينما يكونان في نفس الموضع بالنسبة لبعضهما البعض.
قاعدة الاتصال
- استخدم دائمًا موصلًا واحدًا ذكرًا وموصلًا واحدًا أنثى بالإضافة إلى محول MPO واحد عند إنشاء اتصال MPO (انظر الصورة التالية).
- لا تقم أبدًا بتوصيل أنثى بأنثى أو ذكر بذكر. يجب توصيله بذكر وأنثى كما هو مذكور أعلاه. مع اتصال أنثى بأنثى، لن تكون نوى الألياف للموصلين على نفس الارتفاع بالضبط لأن دبابيس التوجيه مفقودة. سيؤدي ذلك إلى خسائر في الأداء. اتصال الذكر بالذكر له نتائج أكثر كارثية. هناك تضرب دبابيس التوجيه مقابل دبابيس التوجيه لذلك لا يتم إنشاء أي اتصال. يمكن أن يؤدي هذا أيضًا إلى إتلاف الموصلات.
- لا تقم أبدًا بفك موصل MPO. من الصعب فصل الدبابيس عن موصل MPO وقد تنكسر الألياف أثناء العملية. بالإضافة إلى ذلك، تصبح الضمانات باطلة إذا فتحت غلاف الموصل.

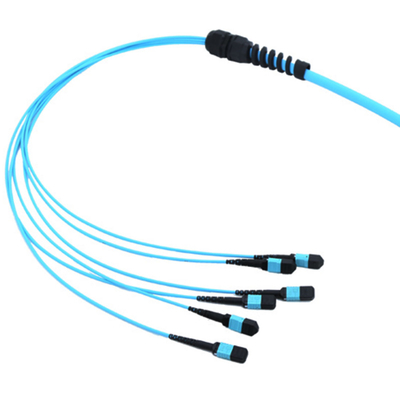

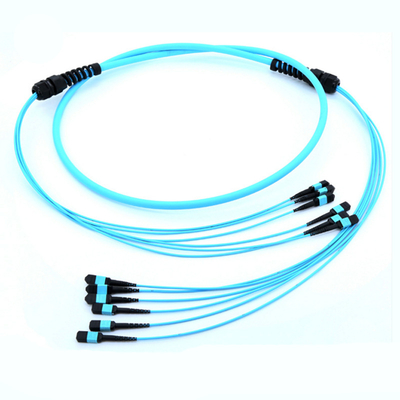

كابلات MTP/MPO
تتميز كابلات MTP/MPO بمزايا أوقات التثبيت الأقصر والجودة المختبرة والمضمونة والموثوقية الأكبر. لديها عدة أنواع مختلفة.

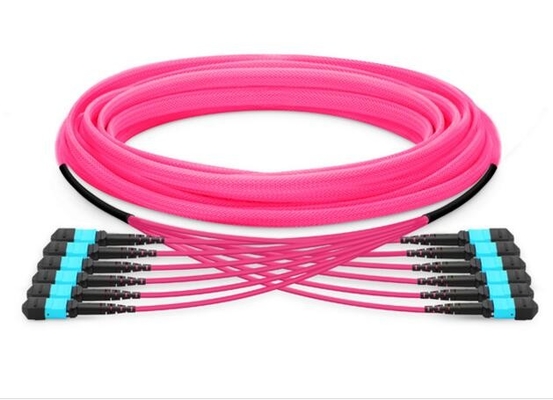

كابلات الجذع
تعمل كابلات الجذع كرابط دائم يربط وحدات MTP/MPO ببعضها البعض. وهي متوفرة بألياف 12 و 24 و 48 و 72. يتم إنهاء أطرافها بموصلات MTP/MPO ذات 12 ليفًا أو 24 ليفًا وفقًا لاختيار العميل. يمكن أن تساعد كابلات الجذع هذه مثل كابل الجذع MPO ذو 12 ليفًا في إنشاء شبكة 40G بسيطة وفعالة من حيث التكلفة عن طريق تثبيت نظام كابلات منظم. يتطلب كابل الجذع MTP/MPO عناية أكبر في التخطيط ولكنه يتمتع بعدد من المزايا، مثل الجودة العالية، والتشويه الأدنى، ووقت التثبيت الأقصر، والحماية الأفضل، وحجم الكابل الأصغر، والتكاليف الإجمالية الأقل.
المواصفات:
-
