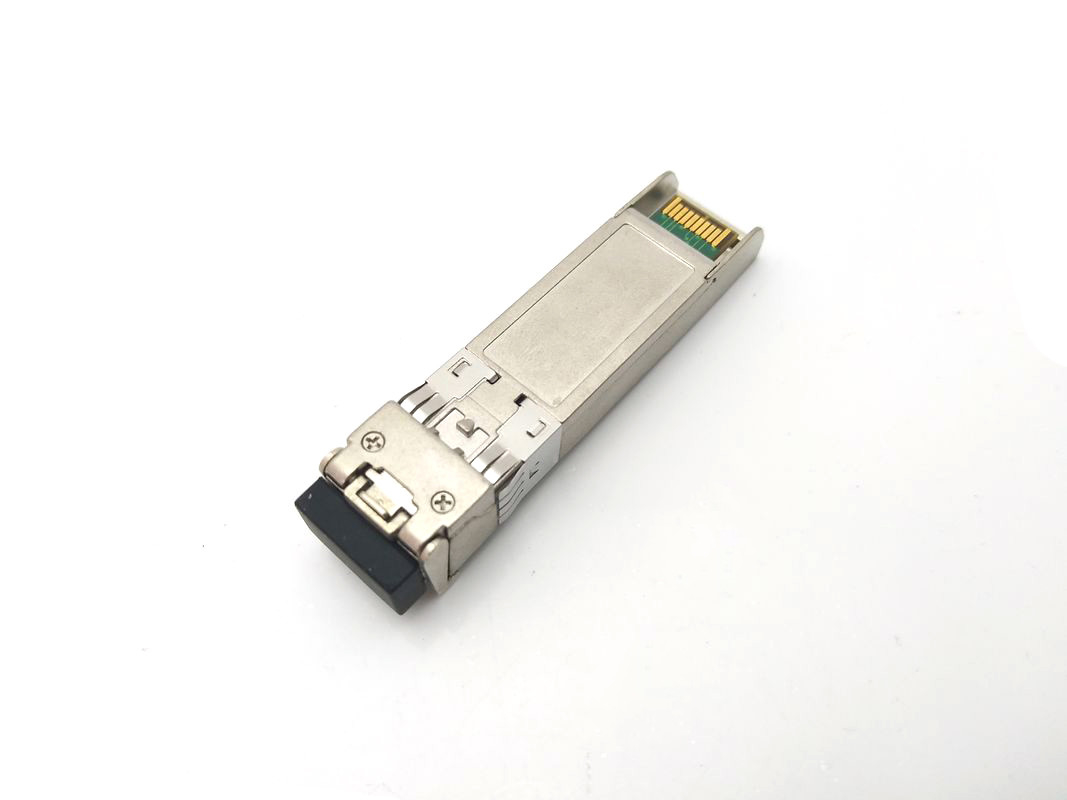

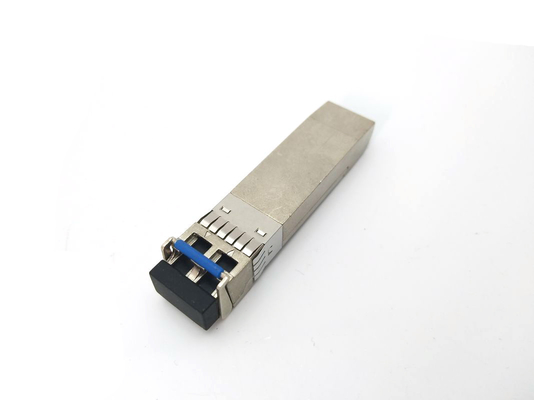

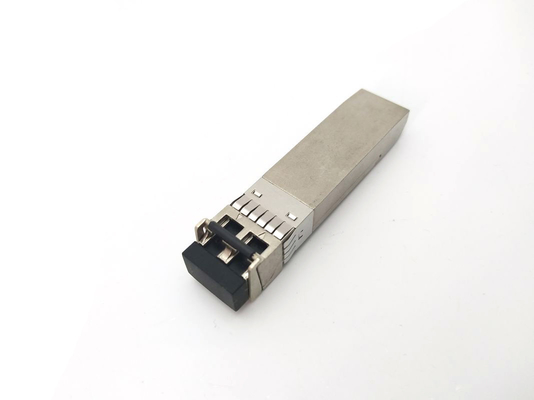

10Gb/S 1310nm Duplex LC Single Mode SFP جهاز استقبال بصري
| SMF links up: | 10km | Power Supply: | +3.3V |
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| High Light: | 10GBASE LR LW SFP جهاز الاستقبال البصري,جهاز استقبال 10GBASE LR LW,جهاز إرسال بصري 10Gb/S,10GBASE LR LW Transceiver,10Gb/S Optical Transceiver |
||
10Gb/S 1310nm Duplex LC Single Mode SFP جهاز استقبال بصري
10Gb / s 10km SFP + Transceiver قابل للضغط الساخن ، LC مزدوج ، + 3.3V ، 1310nm DFB-LD ، وضع واحد
الخصائص:
- يدعم معدلات 9.95 إلى 11.3Gb / s
- قابلة للتوصيل بالماء الحار
- رابط LC مزدوج
- جهاز إرسال 1310nm DFB، كاشف صورة PIN
- وصلات SMF تصل إلى 10 كم
- واجهة ذات سلكين لمواصفات الإدارة متوافقة مع واجهة مراقبة التشخيص الرقمي SFF 8472
- مصدر الطاقة: +3.3 فولت
- استهلاك الطاقة < 1.5 واط
- نطاق درجة الحرارة: 0~ 70°C
- متوافقة مع RoHS
التطبيقات:
- 10GBASE-LR/LW Ethernet
- سونيت OC-192 / SDH
- قناة الألياف 10G
الوصف:
SFP + 10G LR هي وحدة ناقل بصري 10Gb / s صغيرة جداً لتطبيقات الاتصالات البصرية المتسلسلة عند 10Gb / s.SFP يحول تيار البيانات الكهربائية المتسلسلة 10Gb/s إلى إشارة خروج بصرية 10Gb/s وإشارة دخول بصرية 10Gb/s إلى تدفقات بيانات كهربائية متسلسلة 10Gb/sواجهة كهربائية عالية السرعة 10 جيجابايت / ثانية متوافقة تماما مع مواصفات SFI.
يوفر جهاز إرسال DFB عالي الأداء 1310nm ومستقبل PIN عالي الحساسية أداءً متفوقًا لتطبيقات Ethernet على روابط تصل إلى 10 كم.
تتوافق وحدة SFP + مع SFF-8431 و SFF-8432 و IEEE 802.3ae 10GBASE-LR. تتوفر وظائف التشخيص الرقمي عبر واجهة متسلسلة بسلكين ، كما هو محدد في SFF-8472.
يوفر عامل الشكل المتوافق بالكامل مع SFP قابلية التوصيل الساخن ، والترقية السهلة للموانئ البصرية وانبعاثات EMI المنخفضة.
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة. | نموذجي | ماكس. | الوحدة |
| درجة حرارة التخزين | TS | -40 | +85 | °C | |
| درجة حرارة تشغيل الحالة | Tأ | 0 | 70 | °C | |
| حد أقصى لجهد التزويد | Vcc | -صفر5 | 4 | V | |
| الرطوبة النسبية | RH | 0 | 85 | % |
الخصائص الكهربائية (T)أوب= 0 إلى 70 درجة مئوية، VCC = 3.135إلى ثلاثة465فولت)
| المعلم | الرمز | دقيقة. | نموذجي | ماكس. | الوحدة | ملاحظة |
| فولتاج التغذية | Vcc | 3.135 | 3.465 | V | ||
| تيار التوريد | إيكس | 430 | mA | |||
| استهلاك الطاقة | (ب) | 1.5 | W | |||
| قسم الإرسال: | ||||||
| عائق التفاضل المدخل | Rفي | 100 | Ω | 1 | ||
| Tx مدخل متردد متردد متردد متردد (Ref VeeT) | V | -صفر3 | 4 | V | ||
| التأرجح التفاضلي لجهد الدخول | (فين) | 180 | 700 | mV | 2 | |
| إرسال تشغيل الجهد | Vد | 2 | Vcc | V | 3 | |
| إرسال تشغيل الجهد | Vإين | البقرة | (في + 0)8 | V | ||
| قسم المستقبل: | ||||||
| تحمل الجهد الخارجي في نهاية واحدة | V | -صفر3 | 4 | V | ||
| Rx فرق الجهد الخارجي | فـي | 300 | 850 | mV | ||
| Rx وقت الارتفاع والانخفاض في الإنتاج | Tr/Tf | 30 | ps | 4 | ||
| خطأ خسارة | Vعيب لوس | 2 | Vccالمضيف | V | 5 | |
| خسارة طبيعية | Vمعايير الـ LOS | البقرة | (في + 0)8 | V | 5 | |
ملاحظة:
1متصلة مباشرةً بمؤشرات دخول البيانات في مركز التشغيل التشغيلي
2حسب SFF-8431 Rev 3.0
3إلى 100 أوم التوقف التفاضلي.
420%~80%
5. لوس هو مخرج مجمع مفتوح. يجب أن يتم سحبها مع 4.7k 10kΩ على اللوحة المضيفة. التشغيل الطبيعي هو منطق 0 ؛ فقدان الإشارة هو منطق 1. أقصى فولتاج سحب هو 5.5 فولت.
المعلمات البصرية ((Tأوب= 0 إلى 70°C، VCC = 3.135إلى ثلاثة465فولت)
| المعلم | الرمز | دقيقة. | نموذجي | ماكس. | الوحدة | ملاحظة |
| قسم الإرسال: | ||||||
| طول الموجة المركزي | λt | 1290 | 1310 | 1330 | nm | |
| عرض الطيف | △λ | 1 | nm | |||
| متوسط الطاقة البصرية | بافغ | -ثمانية2 | 0.5 | dBm | 1 | |
| الطاقة البصرية OMA | البومة | -خمسة2 | dBm | |||
| ليزر مغلق الطاقة | بوب | -30 | dBm | |||
| نسبة الانقراض | الطوارئ | 3.5 | ديسيبل | |||
| عقوبة انتشار جهاز الإرسال | TDP | 3.2 | ديسيبل | 2 | ||
| الضوضاء النسبية | (رين) | -128 | dB/Hz | 3 | ||
| تحمل خسارة العودة البصرية | 20 | ديسيبل | ||||
| قسم المستقبل: | ||||||
| طول الموجة المركزي | λr | 1260 | 1355 | nm | ||
| حساسية المستقبل | سين | أربعة عشر5 | dBm | 4 | ||
| حساسية الإجهاد (OMA) | سينST | - عشرة3 | dBm | 4 | ||
| لوس أيسرت | لوس انجلوسأ | -25 | - | dBm | ||
| (لوس ديسرت) | لوس انجلوسد | -15 | dBm | |||
| (لوس هيستريسيس) | لوس انجلوسهـ | 0.5 | ديسيبل | |||
| الحمل الزائد | جالس | 0 | dBm | 5 | ||
| انعكاس المستقبل | rrx | -12 | ديسيبل | |||
ملاحظة:
1أرقام الطاقة المتوسطة هي معلوماتية فقط، حسب IEEE802.3ae.
2يتطلب رقم TWDP أن تكون اللوحة المضيفة متوافقة مع SFF-8431. يتم حساب TWDP باستخدام رمز Matlab المقدم في الفقرة 68.6.6.2 من IEEE802.3ae.
3انعكاس 12 ديسيبل
4ظروف اختبارات المستقبلات تحت الضغط حسب IEEE802.3ae. يتطلب اختبار CSRS أن تكون اللوحة المضيفة متوافقة مع SFF-8431.
5زيادة في تحميل جهاز الاستقبال المحدد في OMA وفي أسوأ حالة إجهاد شاملة.
الأبعاد الميكانيكية:
-
